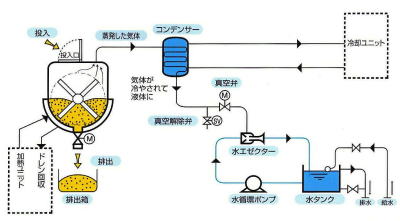

真空乾燥システム
Fine Eco Dry 仕様書
| 形式 | FED-50 | FED-150 | FED-300 | 乾燥釜内投入容量(ℓ) | 50 | 150 | 300 |
|---|---|---|---|
| 真空度(kPa) | -95.0～-98.0 | ||
| 最大脱水量(ℓ/h) | 約3(25) | 約9(50) | 約15(80) |
| 必要蒸気量(kg/h) (0.19MPa) |
4(32) | 12(65) | 20(105) |
| ※注 釜内ヒーター(kw) | 0.6 | 1.0×2 | 1.5×2 |
※注 対象物によって乾燥釜内に遠赤ヒーターを設置する場合があります。
| 電動機出力 kw |
エゼクター ポンプ |
0.75 | 2.2 | 3.7 |
|---|---|---|---|---|
| 攪拌機 | 0.2 | 0.75 | 0.75 | |
| 冷却塔ファン | 0.01(0.05) | 0.01(0.2) | 0.02(0.3) | |
| 冷却水循環 ポンプ |
0.25(0.25) | 0.25(0.4) | 0.25(0.75) |
| 接続管径 A |
給水 | 15 | 20 |
|---|---|---|---|
| 排水 | 25 | 32 | |
| 蒸気 | 20 | ||
| 外形寸法 mm |
巾(A) mm |
1,050 | 1,400 | 1,800 |
|---|---|---|---|---|
| 奥行(B) mm |
760 | 1,250 | 1,400 | |
| 高さ(C) mm |
1,120 | 1,400 | 1,685 | |
| 投入口の高さ (D)mm |
1,010 | 1,300 | 1,570 |
| 重量 (kg) | 350 | 500 | 1,200 |
|---|
■加工量の目安
| 形式 | FED-50 | FED-150 | FED-300 |
|---|---|---|---|
| 原料(kg/日) | 40 | 120 | 200 |
| 液体(ℓ/日) | 100 | 230 | 400 |
※加工量は、対象物によって異なります。
サンプルをいただければ、テスト（有料）を実施し最適機種選定を選定させて頂きます。
